智慧型档案馆建设技术方案智慧档案室库房环境安全系统

 HONSOR现代化智慧档案馆智慧档案库房自动化温湿度环境安全监控系统方案【推介】



一、主要内容

北京盛世宏博科技有限公司根据相关数字化档案馆以及现代化智慧档案馆的相关需求，建设现代化、区智慧数字化档案库房建设系统配置方案及相关服务。

本次项目内容包括：

1．温湿度检测与联动控制系统

2．空气质量检测与联动控制系统

3．库房漏水检测与联动控制系统

4.库房防盗监测与联动控制系统

5.消防防火检测与联动控制系统

6.库房门禁检测与联动控制系统

7.库房空调检测与联动控制系统

8. 除湿加湿检测与联动控制系统

9.安全用电监测与联动控制系统

10.智慧数字化档案馆3D一体化人工智能平台建设

11. 其他可订制类物联网相关产品及系统



二、项目概况

XX档案库房XX门XX窗XX高，长宽高分别为XXXX，主体及相关设备已经具备，但在业务设施设备、现代化馆库智能应用等方面还未配套，未进行档案信息化建设。



三、总体建设要求

（一）建设目标

XXX档案库房信息化建设以计算机网络、自动化设备为基础，软件系统为核心，实现档案资源信息化管理和安全利用；以楼层平面图为管理载体，以物联网技术为纽带，整合相关的自动化设备功能，为馆藏实体档案资源提供全面的保护和安全的管理。智能馆库包括了安全、可控、有针对性的实时利用、在线监控、定位查找、报警联动、预案管理、安全防范、远程控制、远程维保、统计报表、决策支持等管理和服务功能，实现对档案高效、安全、环保的监、管、用一体化。


（二）项目实施原则（包括但不限于）：

可靠性原则：

保证系统的高可靠性。

系统接入不影响现有通信设备和网络的正常工作。

系统可反映所监控内容的实际情况。

系统的运行和平均故障修复时间符合相关标准。

先进性原则

系统充分考虑科学技术的迅猛发展趋势，应用国内外业界较先进和标准的主流技术来保证系统各项功能的实现；按功能做成模块化的子系统，提供强大灵活的联动平台，并保证系统可以方便灵活地在处理能力、系统容量、系统功能等方面进行扩充和升级换代，从而确保系统在未来一段时间内满足形势和业务发展的需要。

适用性原则

系统能够满足档案库房智能管理的各项需求。系统的输入设备和系统软件具有良好的操作性，保证一般文化水平的操作员，在略懂电脑操作的情况下通过基本的培训就能掌握系统的操作要领，达到能胜任值班和监控任务的水平。

管理性原则

易管理性：用户权限管理、网络管理、设备管理；

易维护性：系统具备自检、故障诊断及故障弱化功能，在出现故障时，应能得到及时、快速的维护及故障管理等。

扩展性原则

系统中采用的硬件设备及软件产品支持国内外相关的工业标准及行业相关标准，以便能与不同厂家的开放型产品在同一系统存、兼容。在系统中，选择具有可扩展性的系统结构产品，特别是通过模块化设计的设备和可升级的系统软件，使系统能灵活增减或更新各个子系统的功能来满足业务发展的需要。对网络带宽、接口数量、数据库容量都作一定的预留，并且可以通过设备在线升级、扩容等方式实现系统的扩展。




（三）项目建设管理要求

调研要求

对项目需求做深入调研，并向采购人（用户）提交调研报告，经采购人（用户）批准通过后，方可进入设计阶段。

设计要求

结合自己的资源实际，根据需求调研报告编制深化设计。深化设计分为方案设计和施工图纸设计两个阶段。设计要求合理、设计格式规范，符合国家有关规定。

施工图纸设计可根据施工进度分批提供，经采购人（用户）批准通过后，方可根据施工图纸进行施工。

施工要求

现场安全管理、文明施工管理方案，杜绝安全生产事故及施工扰民等事件发生。

验收要求

验收的组织和实施办法、测试方案、试运行时间、用户验收条件等。

培训要求

组织和实施办法及培训内容与时间。

文件交付要求

项目建设应严格按照国家相关的工程规范进行，根据项目进度及时提供有关文档。

（四）国家及行业有关标准规范的要求（如有矛盾，以新的文件为准）：

《通信局(站)电源、空调及环境集中监控管理系统 第l部分:系统技术要求》

YD/T 1363.1—2005

《电气装置工程施工及验收规范》GBJ232--82

《保安电视监控工程技术规范》GA/T76--96

《安全防范系统通用图形符号》GA/T74—94

《电子计算机房设计规范》GB 50174—93

《电气装置安装工程电缆线路施工及验收规范》GB50168—1992

《防盗报警控制器通用技术条件》GB12663—2000

《磁开关入侵探测器》GB15209

《安全防范工程技术规范》GB 50348—2004

《视频监控系统技术要求》GA/T 367

《视频监控系统工程设计规范》GB 50395-2007

以及其他相关规范与标准。


四、系统基本要求

（一）系统功能要求

1.系统告警要求：

（1）告警方式：系统支持通过界面弹窗、短信、电话、邮件、微信、语音进行告警。

（2）告警阈值上下限过滤：系统可对设备参数告警产生阈值与告警解除阈值分开设置，当某项参数值达到告警阈值时系统产生告警，在该项参数满足告警解除值时才会解除。避免设备参数测量值在阈值临界点来回波动产生的告警风暴。

（3）主从事件过滤：当某个事件（比如停电）产生引发多个设备连续报警形成告警风暴时，系统可设置主从事件策略，如有主、从多项告警事件产生时，系统只报主事件，不报从事件。

（4）告警升级：当告警满足一定的条件时，系统会根据配置的升级条件进行告警升级，告警通知给更高级别的管理人员。升级条件如下：

1)当已产生的告警事件持续了一段时间，告警自动升级，该时间由用户自定义。

2)当已产生的告警事件所对应的具体参数值在超过告警阈值的条件下，又超过了一个新的阈值时，告警自动升级，新的阈值由用户自定义。

（5）防误报机制：当告警产生后，系统应经过多次告警确认、误码诊断，当同时满足触发报警的多个条件时才触发报警。

（6）告警确认：支持单条或批量告警确认，用户可输入告警相关的确认内容。系统对已经产生的告警按照已确认、未确认、已解除未确认三种状态分类显示。告警确认后可以选择是否对之后的短信、电话、邮件通知进行屏蔽。

（7）告警分组：系统可自定义告警组，把多个事件分在一个告警组里，每个告警组可独立配置联动以及通知用户组。

（8）解除延迟过滤：当短时间内频繁产生和解除告警时，通过设置解除延迟时间可保证在自定义的时间内只产生一次告警。

（9）波动触发告警：系统可设置数据波动变化幅度上下限值，当数据波动变化幅度超限时进行告警。

（10）无波动数据告警：对于应该会有产生波动的数据，系统可设置一个时间段，当超过设置的时间段数据没有波动变化时产生告警。

（11）组合条件告警：系统可设置当某一个事件满足组合条件时产生告警，不全部满足组合条件不产生告警。

2．报表管理

在窗口中可以查询指定时间范围内的报警记录，可以查看到报警发生的时间、等级、名称、编号、及发生报警时的变量值及原因分析和处理方法等信息，系统将所保存的历史数据、操作记录、事件日志生成各种报表进行管理，可针对监控对象形成独立的报表，亦可对所有的监控对象生成整体的统计报表，并具有打印功能。

系统支持配置自动生成日报表、周报表以及手动导出报表功能。

3.权限管理

（1）权限管理：无论是客户端和服务端，系统都提供了有效用户分级管理机制。系统根据不同的操作者划分了不低于5级的操作权限，低级操作权限只能查看监控数据、无法对系统进行调整、无法对设备进行控制操作，无法退出系统。具有控制权限的操作者可以进行对监控对象发送控制指令，例如：开、关各种设备等；具有系统修改权限的操作者可以对系统所有控件进行属性、参数的修改；高级的操作权限可以对用户授权，可以修改系统的所有参数，包括系统的运行参数，及对系统数据库进行维护。系统具有非常完善的权限分级管理功能，亦可根据用户实际需求，可对操作者划分不同的操作权限等级划分操作权限，不同的用户只能在自己的操作权限内进行系统的操作。

4.数据处理

系统支持灵活多样的数据存储方式，用户可根据应用场景灵活配置；具有完善的数据记录功能；支持专家知识库。

（1）数据记录：支持查询包括但不限于设备数据历史记录、控制记录、报警记录、报警升级记录、系统操作记录、报警电话记录、报警邮件记录、报警短信记录、报警微信记录、门禁刷卡记录。

（2）数据存储：存储方式包括但不限于按设置的时间点进行的定点存储、根据数据的波动和波动幅度配置的幅度存储、报警产生时触发的报警存储、按设定的时间间隔进行的间隔存储。

（3）专家知识库：系统具备专家知识库，当有告警产生时刻关联知识库提示历史纪录的故障产生的原因及处理方法。

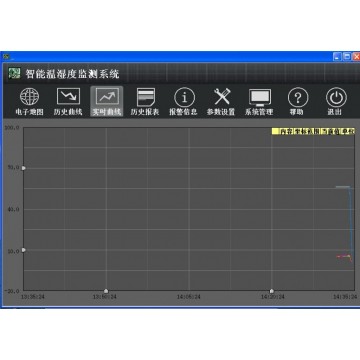

5.系统界面

（1）2D界面管理：系统可提供2D组态界面，管理者可根据实际需求快速调整修改界面。绘制库房平面结构，绑定监控设备测点。

（2）导航节点树管理：可在监控系统界面的导航节点树中搜索设备名称，快速找到需要查看的设备，并跳转至指定设备监控页面。

（3）界面轮询：系统可设定指定的画面按预定好的顺序、时间间隔轮询。当无人操作时，系统显示的界面按轮询设定的方式跳转画面。当手动操作时，界面轮询自动停止，直到手工再次启动。

6.设备管理

（1）设备扩展方便：支持上万种设备通讯协议和协议扩充、支持按模版快速添加部署设备、在线添加设备。设备工作模式有正常、维修、调试、停用，维修模式用于设备维修时使用，能监测设备故障状态，能不报警通知；调试状态，只监测设备运行数据，不分析是否有故障；停用状态，对于暂时不需要监控的设备就设为停用状态。可以根据现场情况增加设备、删除设备、修改设备，及对所监测的设备的监控参数和报警参数的增加、删除和修改；实时监测设备的运行参数、运行状态、故障状态。调整设备的运行参数、控制设备的启动和停止。

（2）设备故障处理：添加设备时填入相应的设备信息和专家处理意见。当设备出现报警时，系统在报警的同时还会提示故障处理的专家意见，以便管理员及时快速准确的处理设备故障问题，保证库房的安全运行。

（3）系统支持门禁管理，具备发卡授权、记录查询功能。

（二）系统其他要求

系统要求采用windows或linux 操作系统，主流Mysql,Sqlserver等数据库，平台加密方式采用软件加密，不可采用USB或串口式的硬件加密狗。

（三）系统结构

智能馆库系统由三层架构组成：

数据采集层：由各种前端传感器和多台采集服务器等组成，实现对现场基础数据的采集。

中心管理层：由1台服务器组成双机热备架构。系统通过采集服务器与前端的环境设备实现通信互联，将各设备对象采集到的数据进行统计、保存显示。当系统检测到有故障和告警事件信息时，给出告警提示和声音报警，同时保存到数据库中，用于事故分析。

数据交互层：提供C/S、B/S客户端供监控系统页面的人机交互，实现页面查看、页面配置、告警配置、报表配置、权限配置、系统配置等管理功能，并可向智能化平台提供数据接口。

（四）网络构架



五、设备配置清单及技术指标（600㎡）

（一）项目采购设备清单一览表：
