0-10V5v转4-20ma单输入输出模拟信号隔离变送器



单输入单输出模拟信号隔离变送器

（DIN11 IRT系列采用光耦隔离技术）

主要特性:

>>输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

>>全量程范围内极高的线性度（非线性度<0.2%）

>>精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用

>>国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>标准DIN35 导轨式安装

>>辅助电源：5V/12V/15V/24V（范围±10%）

>>具有较强的抗电磁干扰和高频信号干扰能力

应用：

>>信号长线无失真传输

>>模拟信号数据隔离、采集和变换

>>变频器信号隔离采集

>>隔离4-20mA或0-20mA信号传输

>>电力监控、医疗设备隔离

>>PLC/FA 电机信号隔离控制

>>工业现场信号隔离及变换

>>仪器仪表信号收发

>>非电量信号变送

产品选型表：

DIN11 IRT - U(A)□ - P□ - O□

输入信号				供电电源		输出信号
电压	代码	电流	代码	Power	代码	电流	代码	电压	代码
0-5V	U1	0-1mA	A1	24VDC	P1	0-20ma	O2	0~5V	O4
0-10V	U2	0-10mA	A2	12VDC	P2	4-20ma	O1	0-10V	O5
0-75mV	U3	0-20ma	A3	5VDC	P3	用户自定义	Oz	1-5V	O6
0-2.5	U4	4-20mA	A4	15VDC	P4
用户自定义	Uz	用户自定义	Az	用户自定义



选型举例：

例1：输入信号:0-10V  供电电源:24V  输出信号:4-20ma 型号:DIN11-IRT-U2-P1-O1

例2：输入信号:0-10V 供电电源:12V   输出信号:0-10V   型号:DIN11-IRT-U 2-P2-O2

例3：输入信号:0-3V 供电电源:24V   输出信号:4-20ma 型号:DIN11-IRT-Uz-P1-O1（Uz:0-3V）

产品最大绝对额定值：

Continuous Isolation Voltage（持续隔离电压）:3000VDC

Junction Temperature（工作温度）:+85℃

Lead Temperature   （焊接温度）:+300℃（10秒）

Storage Temperature （存贮温度）:+150℃

电源电压范围：±10%Vin

注意：如果超出上述范围，产品可能会引起永久性损坏。

通用参数

参数名称	测试条件	最小	典型值	最大	单位
隔离耐压	50Hz，1分钟,漏电流1mA		2500		VDC
耐冲击电压	3KV， 1.2/50us(峰值)
工作温度		-25		+70	℃
工作湿度	无凝露	10		90	%
存储温度		-45		+80	℃
存储湿度		10		95	℃



输入参数					输出参数
输入项目	输入阻抗	电源损耗	输入过载能力		输出项目	输出过载能力	响应时间
0-5V	≥300KΩ	电压输出 < 0.6W 电流输出 <1.5W	2.0倍额定：连续		4-20mA	负载电阻 不超过350Ω	≤1mS
0-10V					0-20mA
0-1mA	1KΩ		1.5倍额定：连续 3.0倍额定：1S
0-10mA	TYP：250Ω 可自设定				0-5V	≥2KΩ
0-20mA					0-10V
4-20mA					1-5V

                                                     注: 电流输出型如果要求负载电阻500Ω,请另做注明



引脚定义：

引脚	名 称	描   述	引脚	名 称	描   述
1	PW+	电源正端	7	IN+	模拟信号输入正端
2	NC	空脚	8	IN-	模拟信号输入负端
3	GND	电源负端	9	NC	空脚
4	OUT+	模拟信号输出正端	10	NC	空脚
5	OUT-	模拟信号输出负端	11	NC	空脚
6	NC	空脚	12	NC	空脚





























外形尺寸：(单位：mm)

































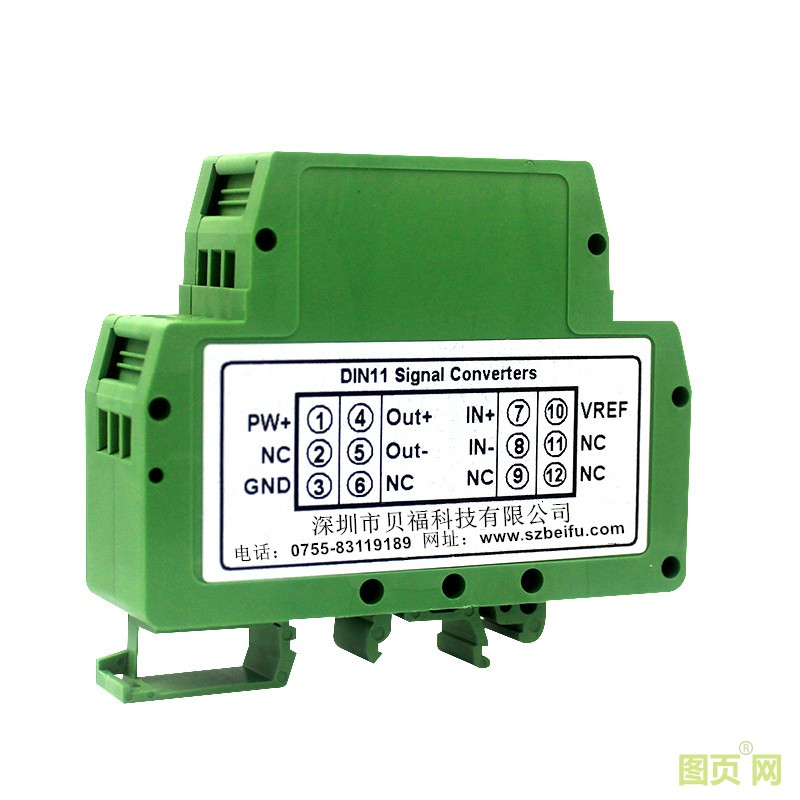

可以安装在标准DIN35导轨上
