PID温度控制智能模块在塑料机的应用方案

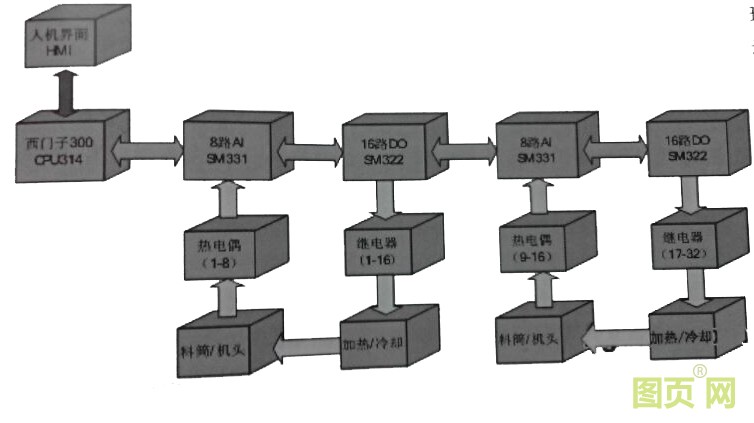

 传统的控制方式有离散式温控仪表控制和PLC集中控制两种，第一种方式不具备集中控制的意义，故不作分析。以西门子S7-300的PLC构成16个温区的集中控制系统硬件配置如图所示。

               PLC集中控制温度系统硬件配置

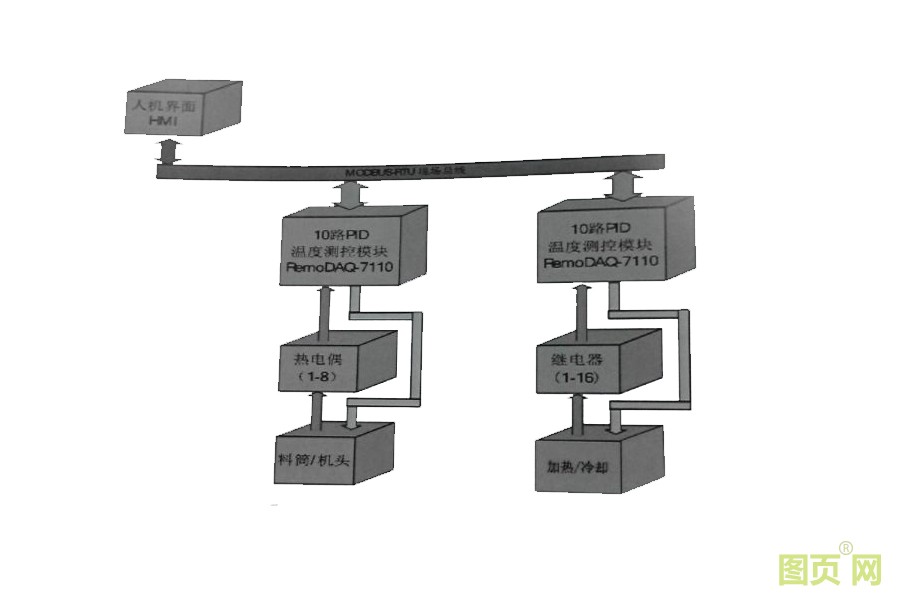

  由图中可以看出，由于模块每回路均带有热电偶采集，加热、冷却开关量输出。因此，只需要配置2个模块。各看见块可独立的控制对应回路的温度值，CPU只需通过现场总线就可以轻松的控制各回路的开闭及获取各回路当前温度设定温度值。因此系统硬件和软件大大简化系统的控制精度可靠性、稳定性大幅进步。如下图所示。

该方案不仅降低系统的配置本钱，非常适合各种多温区控制的设备使用。从使用效果得出，在新的温控系统控制下挤出机工作平稳。取得良好的控制效果，控温速度快，温度超调量小于3度，静态语差小于1度。该控制器不仅应用于塑料挤出机，还可以应用于注塑机、吸塑机、吹瓶机等机械的温度控制，具有广阔的应用远景。
