研为YPC-820在无人值守称重系统中的应用

系统概述

无人值守称重系统是一种基于称重技术、计算机、微电子、网络技术于一体，完成车辆的自动出入管理、自动称重的数据采集、数据共享以及远程传输，实现企业计量的管理与监控，防止作弊等现象的发生。

系统组成

无人值守称重系统主要有称重装置、无线射频读卡器、道闸、红绿灯、LED显示屏、语音提示器、打印机、视频监控、工控机及称重软件等组成。称重管理系统进行集中存储，通过网络打印机在各个磅房远程输出磅单；RFID射频远距离读写卡系统、道路门禁控制系统自动对每辆运输车辆信息数据采集、进行防作弊检查、如果称重流程没有完成，自动拦截车辆。

称重装置在工控机的控制下实现对车辆的称重，并将称重数据传输至工控机；无线射频读卡器用于识别车辆的电子车牌信息，并将车牌信息传输至工控机；语音提示器与工控机连接，用于在工控机的控制下发出语音提示以引导司机完成称重；LED显示屏用于显示称重数据，并通过打印机打印称重单；视频监控用于储存图像或视频资料，并将图像或视频资料传输至工控机。

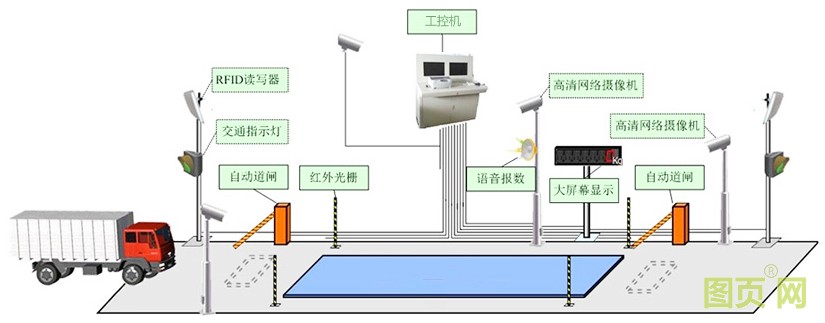

系统示意图

系统需求

在无人值守称重系统中，工控机对称重过程进行管理和控制，完成车牌信息输人、称重数据管理、称重数据显示、存储、统计以及生成报表等功能。要求工控机：

1、稳定性：保证连续稳定可靠运行，满足高可用性、高运行性能要求。同时，在系统出现故障时，能迅速恢复到正常运行。

2、高效性：具有强大的业务处理能力，能满足大数据量与复杂业务的计算。

3、集成性：充分考虑与外部系统之间的接口，实现系统的集成应用，保障不同业务系统之间的数据交换和资源共享。

4、实用性：兼容性强、易于维护、操作简单。

解决方案

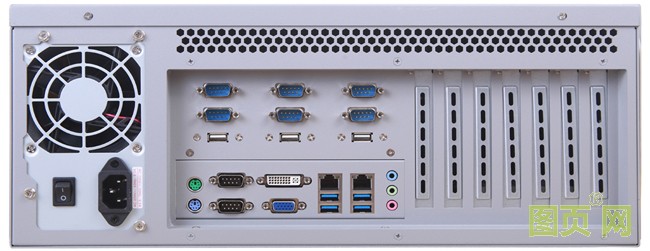

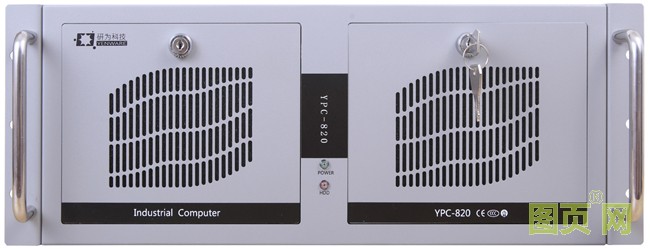

YPC-820可以装配工业冗余电源、兼容ATX、M-ATX、EATX、EPE等类型工业主板、支持全高全长直插扩展。支持Intel®第3/4/6/7/8/9/10/11代 酷睿™i3/i5/i7&奔腾处理器&赛扬处理器，DDR3/DDR4内存，最大可支持128GB，具备多重运算能力。板载显卡、网口、M.2、USB3.0、COM、PCIE、PCI、SATA等资源，可轻松与外部接口进行通讯与管理，完成对数据的采集、处理，实现数据汇总、控制和存储等功能。

产品特点：

1、YPC-820经过多种环境测试和功能测试，高稳定、高可靠，可在复杂环境下7*24小时正常运行。

2、根据客户实际应用所需，可选Intel®第2/3/4/6/7/8/9/10/11代 酷睿™i3/i5/i7&奔腾处理器&赛扬处理器，满足运算速度高、存储速度快的需求。

3、多COM口、多USB接口，支持RS232/RS422/RS485通讯。提供多个扩展插槽，可以扩展运动控制卡、数据采集卡视频卡和网卡等。

4、拥有高性能视频/图像编解码引擎，支持VGA+HDMI+DP等多种高清显示输出。

研为工控机可提供不同的外形、处理器、存储和I/0配置；支持DDR3/DDR4内存、支持SATA/mSATA/M.2存储, 具有出色的数据处理能力和高速存储能力；I/O接口灵活、弹性扩展，兼具高可靠、高稳定等全能型应用特性，可根据无人值守称重系统实际应用要求提供个性化定制服务。
