恭喜洛丁森成功获得Profibus PA通讯协议_智能仪表

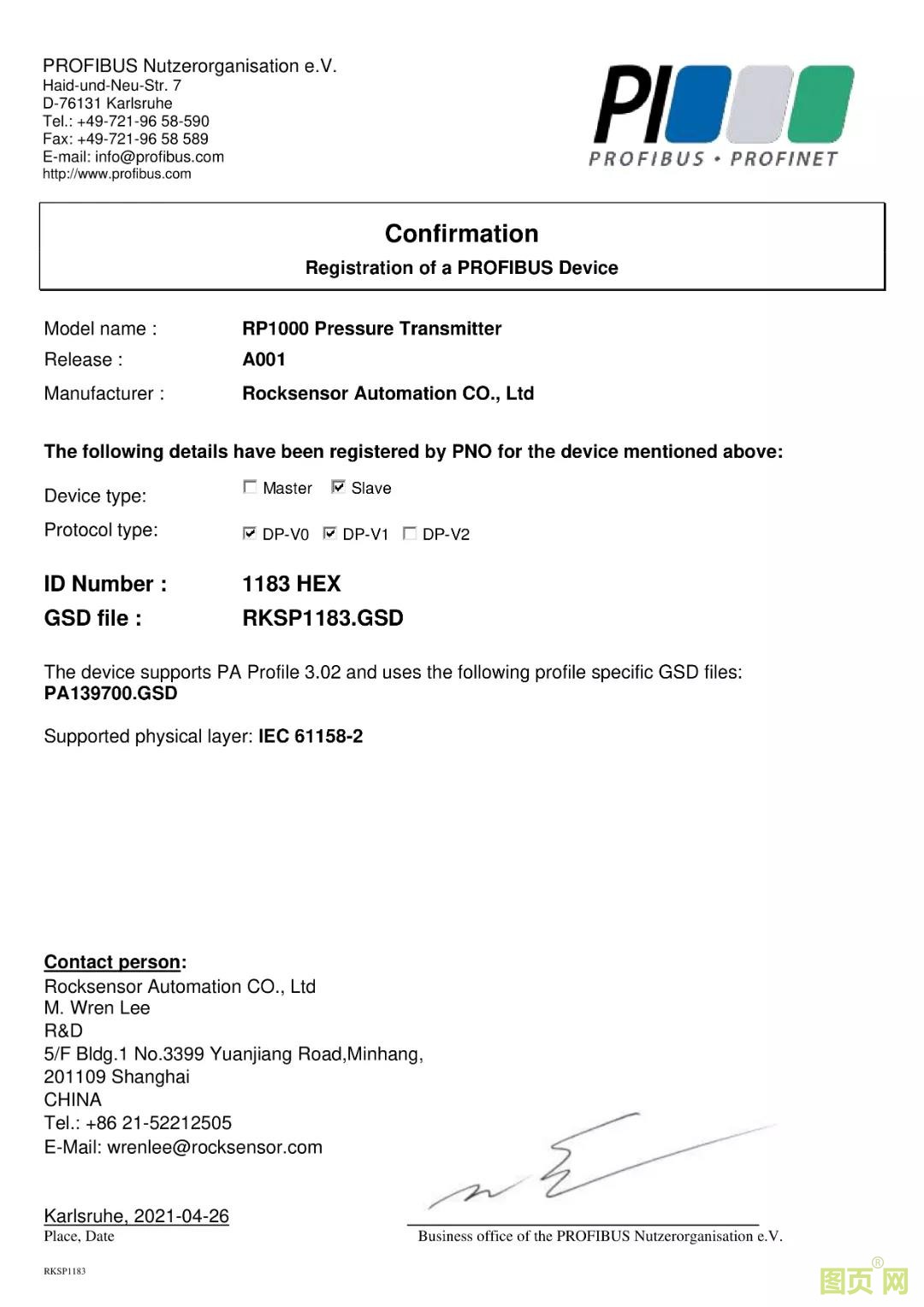

近日，洛丁森研制的“RP1000压力变送器”成功获得了PROFIBUS·PROFINET颁发的Profibus PA通讯认证证书。此次Profibus PA通讯认证的顺利完成，标志着洛丁森压力变送器新增通讯方式并且现已处于安全、稳定阶段，为展示洛丁森压力变送器产品的设备高效性提供有力的证明，更进一步让客户有足够的信心选用洛丁森产品。

「Profibus现场总线技术概述」

Profibus既适合于自动化系统与现场信号单元的通讯，也可直接连接带有接口的变送器、执行器、传动装置和其他现场仪表及设备，对现场信号进行采集和监控，并且用一对双绞线替代了传统的大量的传输电缆，大大节省了电缆的费用，也相应节省了施工调试以及系统投运后的维护时间和费用。根据统计，使用Profibus可以使工程总造价降低20%~40%。

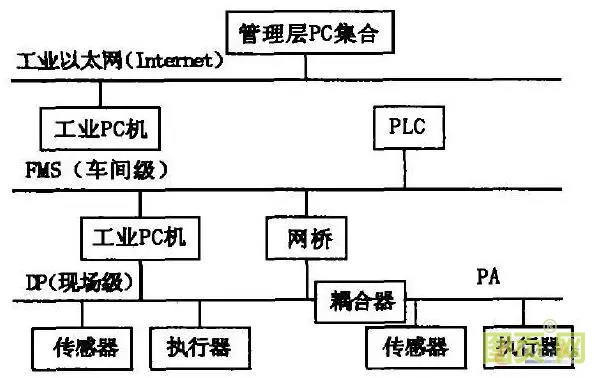

Profibus现场总线是世界上应用最广泛的现场总线技术之一，主要由3个兼容部分组成，即Profibus-DP(Decentralized Periphery)，Profibus-PA(Process Automation)，Profibus-FMS(FieldbusMessage Specification)，适用于工厂内车间级和现场级的设备间数字化的数据交换和通信，以实现工厂现场底层到车间级分散式数字控制和现场通信网络化，从而为实现工厂综合自动化和现场设备智能化提供了可行的解决方案。现场总线结构如图所示。

「Profibus-PA现场总线设计」

Profibus-PA是一种用于自动化控制系统和现场仪表、执行器间的串行通信系统。它以符合国际标准的Profibus-DP为基础，增加了Profibus-PA总线应用行规以及相应的传输技术，使Prof-ibus总线不仅能用于离散制造业，还能满足各种过程工业对控制的要求。Profibus-PA总线不仅可用于造纸、污水处理等一般领域，也可用于有本安防护要求的石化、化工等有爆炸危险的环境。

Profibus协议是以ISO7498OSI参考模型为基础，将通信任务划分为7层，采用了该模型中的第1层(物理层)、第2层(数据链路层)和第7层(应用层)，增加了用户接口层。Profibus-PA使用了第1层、第2层和用户接口层。

Profibus-PA采用扩展的Profibus-DP协议。另外，还使用了描述现场设备行为的PA行规。根据IEC1158-2标准，这种传输技术可确保其本质的安全性并通过总线给现场设备供电，使用段耦合器，Profibus-PA设备能很方便地连接到Profibus-DP网络中。

「Profibus-PA 传输协议和传输技术」

本质上说，Profibus-PA是Profibus-DP在现场级的通信扩展，它采用的总线机制(数据传输技术)能够满足过程工业本质安全以及系统和产品互操作性的要求，保证处于危险环境中的变送器和执行器与中央自动化系统的通信。

Profibus-PA是为过程自动化特别设计的，它将自动化系统和过程控制系统与压力、温度和液位变送器等现场设备连接起来。它可用来替代4~20mA的模拟技术。使用传统方法与使用Prof-ibus-PA的比较如图2所示。从现场到现场多路开关基本一致。使用传统布线方法，每一个信号都需独立引线至过程控制系统的I/O模板;每个设备都需单独电源。相反，使用Profibus-PA，只需一对电缆就可以传输所有信息并向现场设备供电;不仅节省电缆费用，同时减少了系统I/O模板数量。
