什么是SIS系统的误动和拒动？设计时要遵循哪几个原则

安全仪表系统，或者sis系统，必须在工业系统出现危险情况时正确执行其对应的安全功能，sis系统的这种特性被称为功能安全。功能安全实际上讲的是SIS系统自身的安全问题。

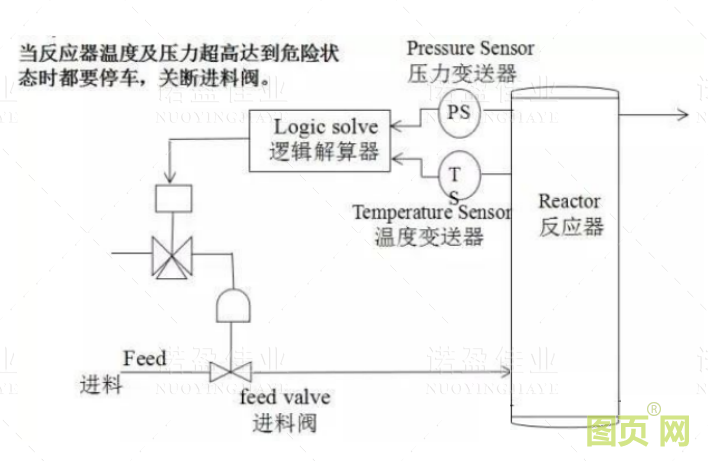

如上图示安全仪表系统sis，该系统由一个压力变送器、一个阀门和一个安全PLC组成的SIS系统。

(1) 压力变送器检测容器内压力并将其变换成合适的信号传送给安全PLC，安全PLC判断若压力超过了额定值则打开阀门以降低容器内压力，这被称为安全系统的一个安全功能。很明显例子中仪表安全系统sis系统只有一个安全功能。如果三个设备有一个或多个失效，安全功能将失效，即它将不能对压力容器内压力进行限制。因此安全仪表系统SIS系统的安全性能由传感器、逻辑解算器和执行器三部分功能决定。

(2)  SIS系统安全功能实际上讲的是让SIS系统执行什么样的安全任务，如何保护受控设备。

SIS系统设计时要遵循的几个原则

SIS系统是确保安全生产的安全仪表系统，不仅要求SIS系统的安全性很高，而且在SIS系统设计时也要遵循几个原则：

(1) 原则上应独立设置（含检测和执行单元）；

(2) 中间环节最少；

(3) 应为故障安全型；

(4) 采用冗余容错结构。

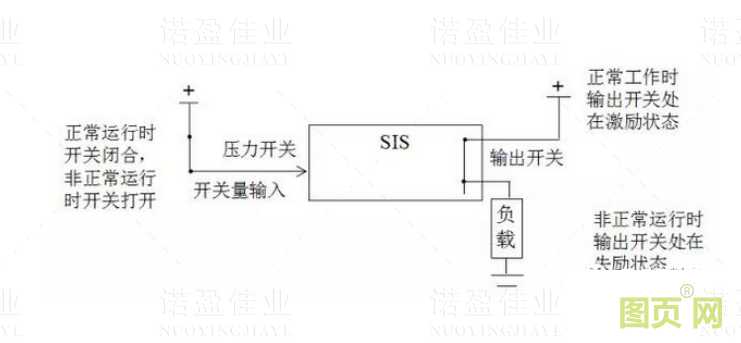

组成SIS系统的各环节自身出现故障的概率不可能为零， 且供电、供气中断亦可能发生。当内部或外部原因使SIS系统失效时，被保护的对象（装置）应按预定的顺序安全停车，自动转入安全状态（Fault to Safety），这就是故障安全原则。下面为您简单介绍一下，什么是sis系统的误动和拒动。

1、SIS系统误动

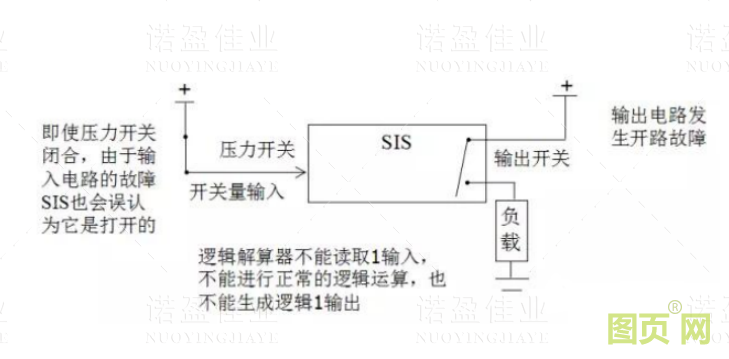

当输出开关由于某种原因处于非激励状态，即使潜在的危险工况没有发生，SIS系统也会进入一种安全失效状态，这种情况经常被称为“误动”。误动可能会以许多不同方式发生。例如，输入电路可能会发生故障，从而使逻辑解算器误认为是传感器检测到了危险工况，而事实上并没有这种情况发生。逻辑解算器本身也可能出现运算错误，并导致输出回路失电，输出回路可能出现开路。SIS系统的许多元件失效均会导致系统进入安全失效状态。正常激励的SIS系统在它的输出非激励时，就会处于故障状态，这有一个概率。称为安全故障概率（PFS），或称误动率。

2、SIS系统拒动

当工艺条件达到或超过安全极限时，SIS系统本应引导工艺过程停车，但由于其自身存在隐性故障（危险故障），譬如输出开关被误连短路，而不能响应此要求，即该停车而拒停，降低了安全性。危险失效定义为这样一些失效，这些失效会阻止SIS系统对潜在的危险工况做出反应。这是一个衡量安全性的指标，称为要求时失效概率。它意味着系统是危险的。它不会再要求（潜在的紧急条件）发生时产生响应。

仪表安全生产管理有效措施

1.从内在入手，注重仪表选型问题

仪表的安全问题，首先要考虑的就是仪表本身的安全，如果本身无法确保安全性，那么，在将仪表投入到使用之后，无论采取哪些方面的措施，都会引发安全事故。

针对不同的仪表应该制定出不同的仪表选型表格，里面的内容包括：测量内容、测量范围、被测介质成分、被测介质压力范围、被测介质温度范围、仪表安装形式等，通过填写表格，就可以比较全面的考虑仪表的选型，尽可能的避免因为选型不当而带来安全隐患，在最大程度上保障仪表的正常运行和使用寿命。

以智能仪表为例，大部分的智能仪表对于环境的温度要求是需要在-20℃～60℃之间，一般这个温度在华北地区是不会超出的，但是进入夏季之后，由于受到太阳照射的影响，仪表表面的温度会超过允许值，导致仪表指示错误而引发事故，因此，在使用仪表的过程中，不仅要注意仪表的选型问题，而且也要特别留意外界的发展变化，以此来保障仪表的使用安全。

2.落实仪表设备管理要求，做好车间设备管理措施

①仪表设备的管理要求，主要表现在以下几个方面：

第一，为了避免诸多不确定因素的干扰，需要对仪表做好防水、防潮、防冻等方面的工作，同时保障良好的接地，尽可能的降低外界因素对仪表的干扰。

第二，仪表作为一个仪器，需要定期对其进行检验，比如说仪表的指示是否灵敏，运转是否良好等等。

第三，仪表在使用过程中会受到很多环境因素的影响，因此，一旦保障仪表运行的工作条件之后，不能够转换仪表的工作条件，除此之外，避免在仪表的周围放置一些影响仪表灵敏度的设备，以此来保障仪表的有效使用。

第四，定期对仪表进行安全隐患的排查，加大对仪表设备的保养力度，以此来保障仪表设备的稳定运行。

②从车间设备的管理措施入手，针对这一方面具体来讲的话为：

第一，规章制度对于事物的发展是发挥着不可忽视的作用，为此，在结合实际发展情况的基础上建立健全规章制度，在规章制度的作用下将安全仪表设备划分到人，并且做好定期检修保养工作，以此来保障仪表设备处于完好的状态。

第二，增加零点巡检和极端环境巡检，从而保障仪表设备的稳定运行。

3.加强施工安全管理

在自动化仪表施工过程中，安全管理也是非常关键的项目。

第一，施工部门要在图纸会审工作的基础上，对施工细节进行校对和分析，合理性提高安全管理的时效性。结合实际情况选取可燃性以及有毒性气体现场检测仪器，确保其能实现现场生光报警工程，有效提高调试的时效性，也为验收管理工作的全面落实奠定基础。
