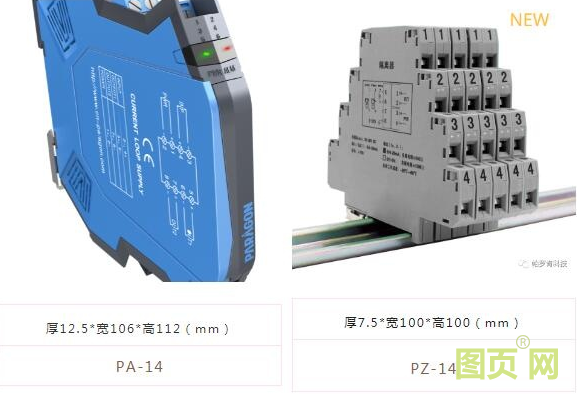

与原外观尺寸效果对比

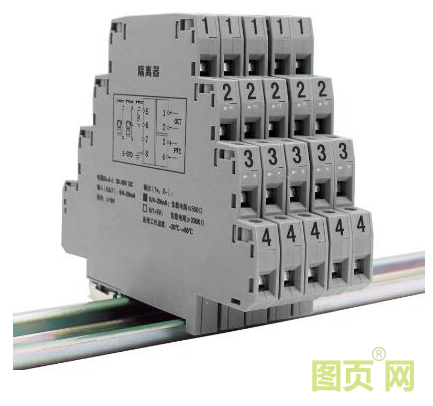

此次推出的超薄外壳系列产品有两款，分别是PZ-14、PZ-15
PZ-14 热电阻信号隔离器
直接与温度传感器连接使用，无需变送部分。接线图如下：
输入规格
|
|
输入信号 |
2.5V激励带断线和短路报警功能 |
|
1 |
PT100（-20－100℃） |
|
|
2 |
PT100（0－100℃） |
|
|
3 |
PT100（0－150℃） |
|
|
4 |
PT100（0－200℃） |
|
|
5 |
PT100（0－400℃） |
|
|
8 |
用户特定参数 |
输出规格
|
代 码 |
输出信号 |
输出阻抗 |
|
1 |
0/1－5V |
≥330KΩ |
|
2 |
0/4－20mA |
≤680Ω |
|
LP |
输入带浪涌保护 |
In:3KA Imax:5KA |
PZ-15 热电偶信号隔离器
输入/输出/电源/通道间全隔离。
输入规格
|
代 码 |
输入信号 |
订货请注明热电偶的型号(K.S.B等) |
|
1 |
0-400℃ |
|
|
2 |
0-600℃ |
|
|
3 |
0-800℃ |
|
|
4 |
0-1000℃ |
|
|
5 |
0-1200℃ |
|
|
6 |
0-1400℃ |
|
|
7 |
0-1600℃ |
|
|
8 |
用户特定参数 |
输出规格
|
代 码 |
输出信号 |
输出阻抗 |
|
1 |
0/1-5V |
≥330KΩ |
|
2 |
0/4-20mA |
≤680Ω |
|
LP |
输入带浪涌保护 |
In:3KA Imax:5KA |
