宇电AI系列温控仪表在燃气明火热处理炉上的应用

关键词：温度、燃气明火热处理炉 、AI系列温控仪表

1.前言

    奥氏体化炉是由坚固的金属框架组成，在框架表面包覆软钢板。炉子横截面内部布满耐热和隔热材料。耐热和隔热材料的不同层数以这样方式计算得到，使炉子外表面的温度等于周围环境温度+60℃（炉子烧嘴周围的温度要偏高）。这种反应性的温度升高是正常的和必然的，这是因为隔热材料层不可能和炉子表面完全隔热。在炉子里，不同的炉区形成不同的燃烧气氛。根据分压定律（菲克定律），当炉压降低时，炉气氛就会从高温区向低温区扩散。从本质上说，隔热材料层并不是完全不能通过的，所以燃烧后产生的气体、水蒸气（由燃烧产生的）和微量硫会迁移穿过这些隔热材料层。因此，这些蒸汽或燃烧后的气体会从炉子的隔热材料层和金属外壳之间的间隙漏到空气中，炉子的侧墙装备了加热装置，通过空气和煤气的燃烧，这些装置给炉区提供热量。

2.温控仪表的选用

    燃气明火热处理炉对燃烧要求非常严格，产品在线连续生产时需要炉膛温度和燃烧压力非常稳定（1000℃±5℃），而且现场的工作环境比较严峻（粉尘，环境温度比较高）尤其是在线生产设备如果因为温控失效会导致整条生产线停车而产生大量的额外生产成本；我公司通过严格的市场调研，在产品性能、技术服务、性价比等多方面加以对比，多厂家多供应商测试，加之已经积累了使用宇电测控仪表产品的体会，选定了宇电AI系列测控仪表产品。其中温度控制仪表选用了AI人工智能工业调节器：炉膛热电偶信号通过补偿导线接至AI-719，通过宇电仪表的PID输出模拟量或者开关量控制各个炉段的电动阀门，AI-706多路巡检仪可以同时检测多路信号，节约设备厂家的硬件成本。

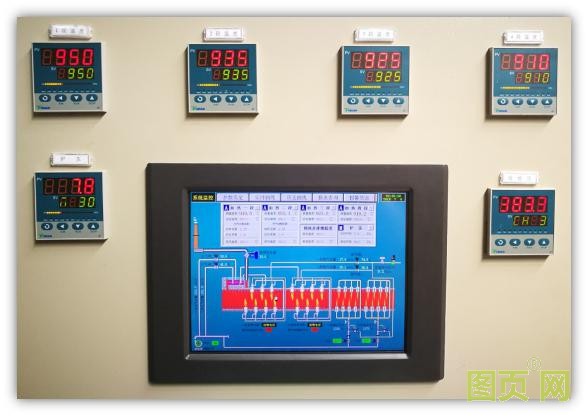

现场生产电控柜照片01

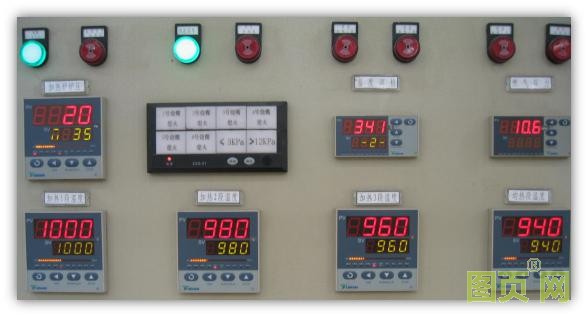

现场生产电控柜照片02

现场设备

3.设备使用效果

    温度控制完全符合我公司设计要求，正常生产±2℃以内。如果再使用过程中现场调试工程师往往会遇到PID参数不合适的情况，这里大家只需要耐心的根据仪表说明书中的PID参数一步一步修改PID，而且宇电仪表也有自整定功能，这时候只需要把仪表设置到自整定后，仪表会在几个震荡周期之后自动把合适现场设备的PID参数整定出来。

    我公司使用S7系列西门子PLC与宇电仪表Modbus通讯，一次使用1台PLC和35只仪表同时通讯，到目前稳定运行没有出现通讯中断及通讯出错的情况。其通讯稳定性，以及通讯响应速度都满足现场的控制要求。

4.结论

    对设备制造厂家来说，符合现场生产需求，适合现场复杂的生产环境，长期稳定无故障可靠运行，能做到以上几点的温控仪表是厂商需要的。相比国外品牌的仪表，国产品牌仪表在售后响应和产品供货周期上更快更短，也是设备制造厂家比较注重的。作为高端智能测控仪表行业的专业供应商，宇电在各个方面都做的比较好。通过对其产品的可靠应用，也使得我们的生产效益和产品品质得到很大提高，并受到客户的认可。
