上海自动化仪表LED大功率天花灯防腐智能型变换器

LED大功率天花灯防腐智能型变换器

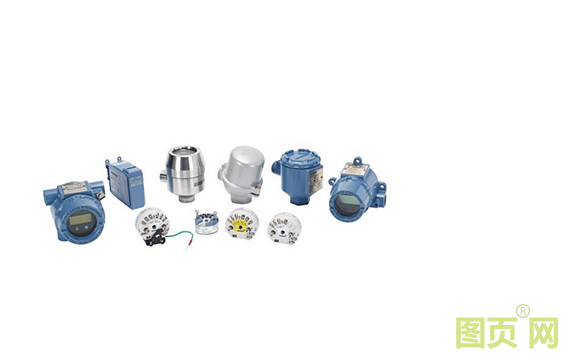

上海自动化仪表LED大功率天花灯防腐一体化温度变送器由 上海自动化仪表三厂生产销售LED大功率天花灯防腐- -体化温度变送器温度变送器组件集成了运放、稳压、恒流、线形修正等功能,不仅传递逼真和受干扰影响小,而且还可以实现信号的长距离传递。

当测温元件感受温度所产生的电信号经变送器组件处理后、输出4- 20mADC的标准信号,能与显示仪表、模拟调节仪表或计算机控制系统方便连接,对被测}质温度进行检测或控制。数字温度表内置锂电池、以现场测量、显示为主,也可按需要增加电流信号输出、www.shhzy3.cn 数字通讯、无纸记录、报警开关等功能(此时需要外供电)。
二.工作原理
ACD-1T系列数字温度变送器由于采用的半导体电子技术和集成电路技术,工作原理和结构都十分简单。对于测温元件为铂热电阻或铜热电阻的变送器,其线路由测量放大、整形、调整和信号转换等几部.分组成。在被测介质的温度发生变化时,测温元件的电阻值将发生相应的变化,此变化经测量线路转换为电信号,在经高稳定性运算放大器放大,线形化校正电路进行的线形补偿, zui后输出一个与被测温度成线形关系的4-20mADC电流信号。对于测温元件为热电偶的变送器,其线路组成除此几部分外,还具有冷端补偿电路。

三  技术指标
1.测量范围: -50~1800°C
2.输出信号: RS485、 USB、无线通讯、4~20mA等
3.精度等级: 0.1级及以下
4.显示方式: 5位数字动态显示+模拟光柱
5.过载压力: 1.5-3倍的量程,视测量范围而定
6.供电电源: 3.6V高能锂电池或DC24V
7.工作环境:温度:0°C~50°C;湿度:<90%
8.参比温度: 20°C+1°C
9.防爆级别: ExialIBT6
10.可选继电器报警模组1 ~2组
四安装须知
1、变送器安装注意事项
●本仪表在出厂 时已根据用户需要对量程进行设置,要更改时,需要向厂家索要调试说明书,由
仪表技术人员调试或校验。
应避免安装在炉门]旁边与热物体距离过近。
避免安装在强磁场环境中。
仪表面板上的按键仅供工厂调试设定使用,驴无需调整。
2、电气安装
变送器的电缆连接线:
五.注意事项
产品出厂时,已根据定货要求,对变送器的温度范围进行了调校,请勿自行调整量程范围,以避免影
响仪表的精度。
需要更改时,需要向厂家索要调试说明书,由仪表技术人员调试。
输出4- -20mADC的标准信号,在与显示仪表或计算机控制系统等连接时,注意-定要将显示仪表或计
算机控制系统量程设定值与温度变送器量程一致。
