艾恩森 | 关注质量流量计，应先关注一个人

科里奥利

科里奥利（Coriolis, Gustave Gaspard de）法国物理学家。

     1792年5月21日生于巴黎；1843年9月19日卒于巴黎。科里奥利是巴黎工艺学院的教师，长期健康状况不佳 ，这限制了他创造能力的发挥。即便如此，他的名字在物理学中仍是不可磨灭的。      流体在旋转的管内流动时会对管壁产生一个力，它是科里奥利在1835年研究轮机时发现的。同年他在论文《物体系统相对运动方程》明确提出科里奥利力，简称科氏力。1843年在专著《固体力学和机器效应计算教程》中又给出证明。      在1977年由美国高准(Micro Motion)公司的创始人根据科氏力原理，研发出世界上第一台可以实际使用的质量流量计。     我司生产的ANF384质量流量计，采用的就是科里奥利原理。

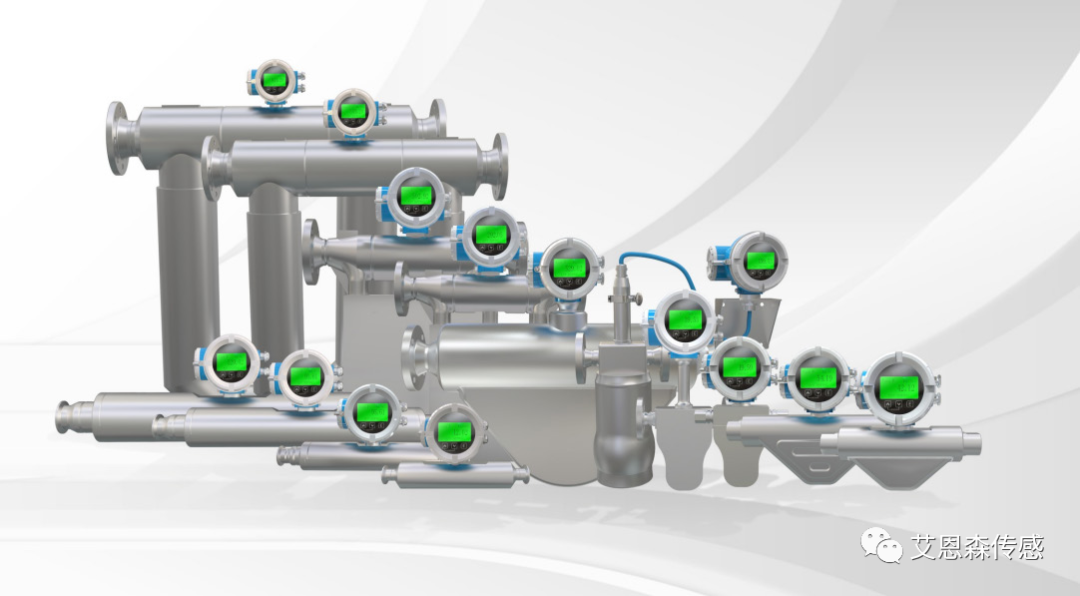

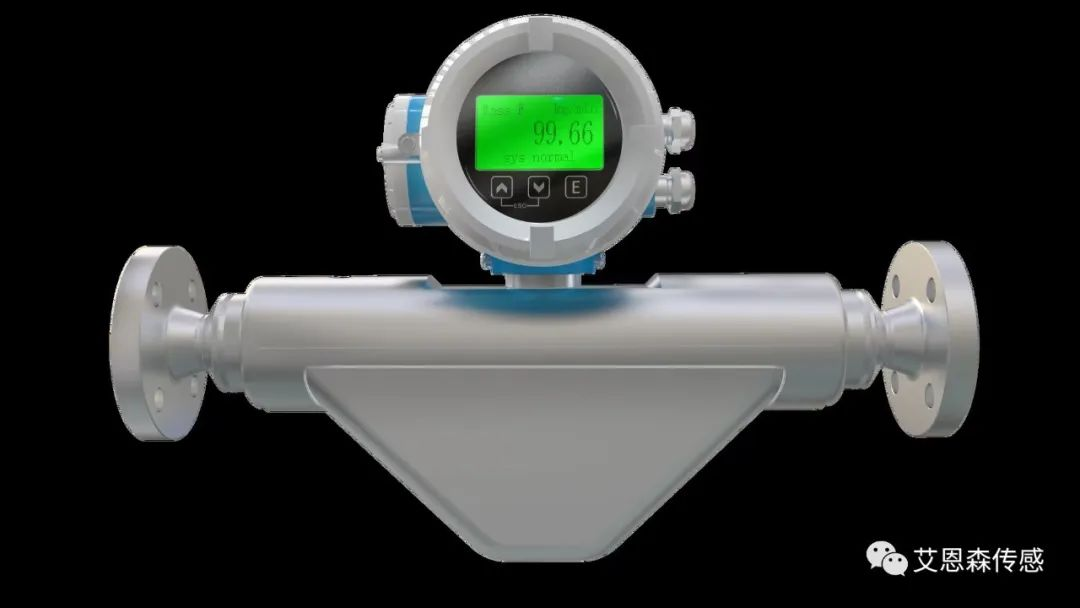

ANF384质量流量计概述

ANF384 质量流量计是根据科里奥利原理，使介质流经的测量管发生振动，传感器检测 并分析测量管频率、相位差和振幅的变化，直接测出当前流过测量管的介质质量，并由振动频率，计算出密度。同时可测量管道的多个过程变量，如：体积流量、温度。

测量原理

01

质量流量测量

位于传感器内的驱动线圈保证测量管始终保持振动，若没有介质流动则均匀振动。当介质通过传感器测量管输送和分配时，由于其惯性使测量管的振动产生扭曲，管道的入口 和出口出现了不同朝向的振动，位于入口和出口的检测线圈准确地记录该管道振动在时间上和空间上的变化，通过专有算法计算出相位差，并转化为瞬时流量，再对瞬时流量 进行积分，获得流过当前管道的介质质量。

02

密度测量

流量计工作时传感器测量管以其固有频率进行振动，测量管内的介质密度变化会导致 测量管的谐振频率发生改变。通过检测测量管的谐振频率，运用专有算法进行修正计算， 可以精确地测量出管内介质的密度。

03

体积流量测量

通过测量所获得的质量流量和密度计算出其体积流量。

04

温度测量

传感器内置温度传感器，温度作为测量变量可直接输出。

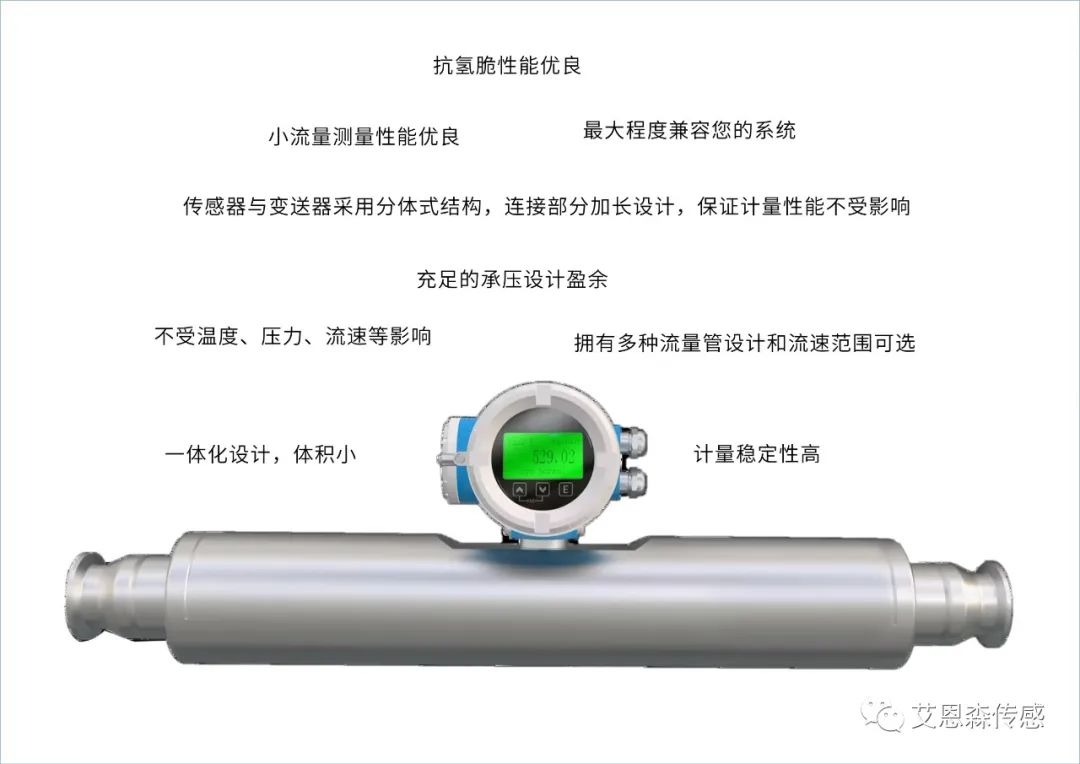

产品特点

01

测量优势

● 直接测量质量流量， 不受温度、压力、流速等影响，可显示质量流量、体积流量、累计 流量、密度、温度等参数。

● 小流量测量性能优良， 最大量程比可达 50:1。

02

高测量精度

● 准确度可达批量 0.15 级 （高压型和深冷型批量0.5 级），计量稳定性高。

03

设计优势

● 一体化设计，体积小，安装方便；另有紧凑型设计， 适合较小安装空间。性能更稳定，使用寿命长。

● 传感器与变送器采用分体式结构，连接部分加长设计，保证计量性能不受影响。（深冷型标配）

● 接触介质部分均采用复合金属材质，抗氢脆性能优良。（高压型标配）

● 充足的承压设计盈余，确保超高压应用的安全性及可靠性。（高压型标配）

04

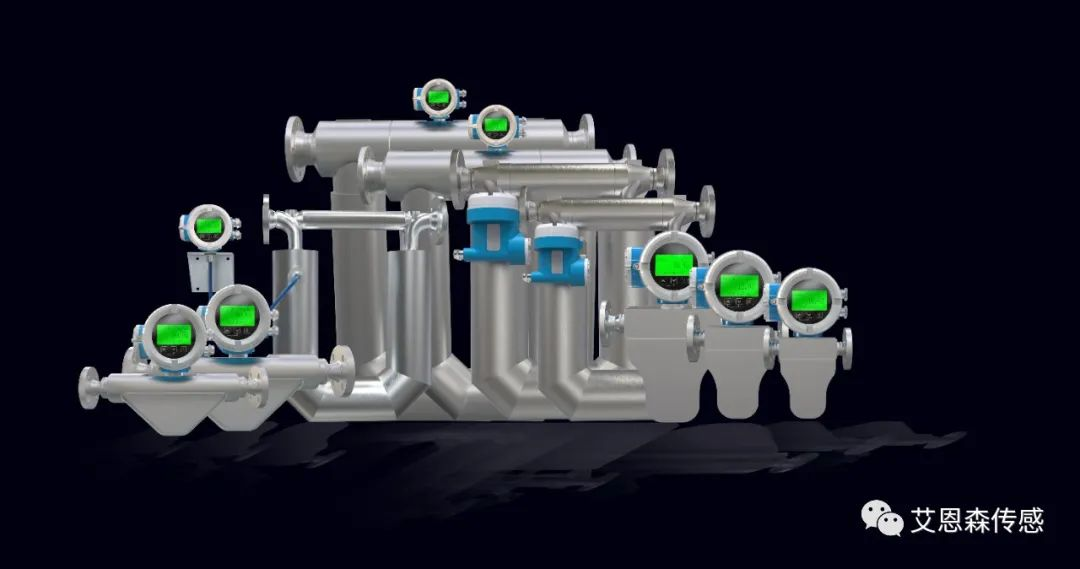

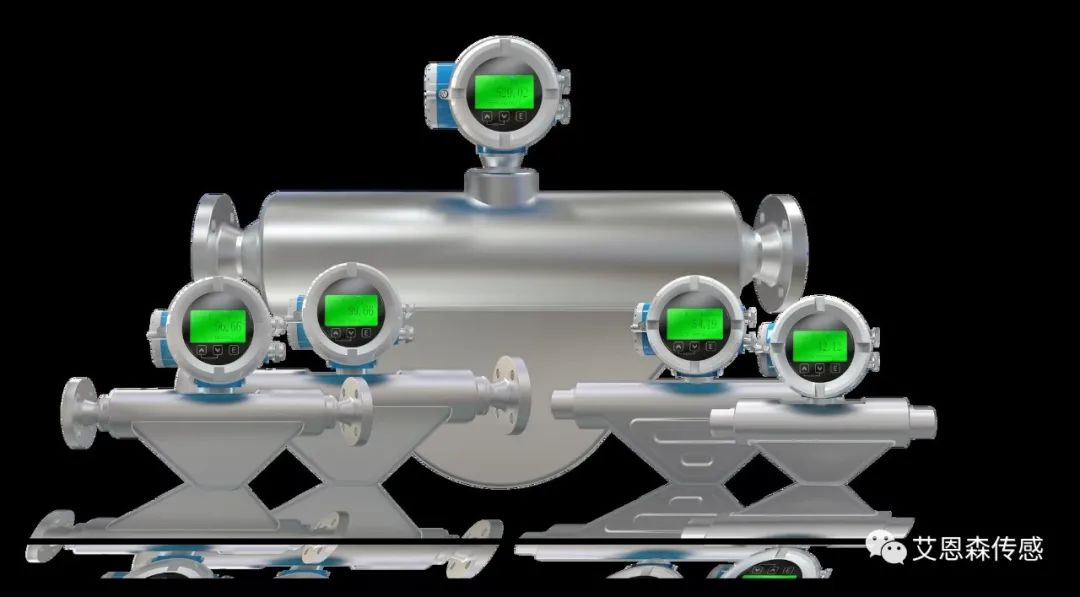

广泛的产品选择

● 拥有多种流量管设计和流速范围可选， 可满足各种过程、应用的测量需要。多种传感器 接口尺寸、变送器安装方式和较宽范围的输出信号选项，最大程度兼容您的系统。

主要选型参数

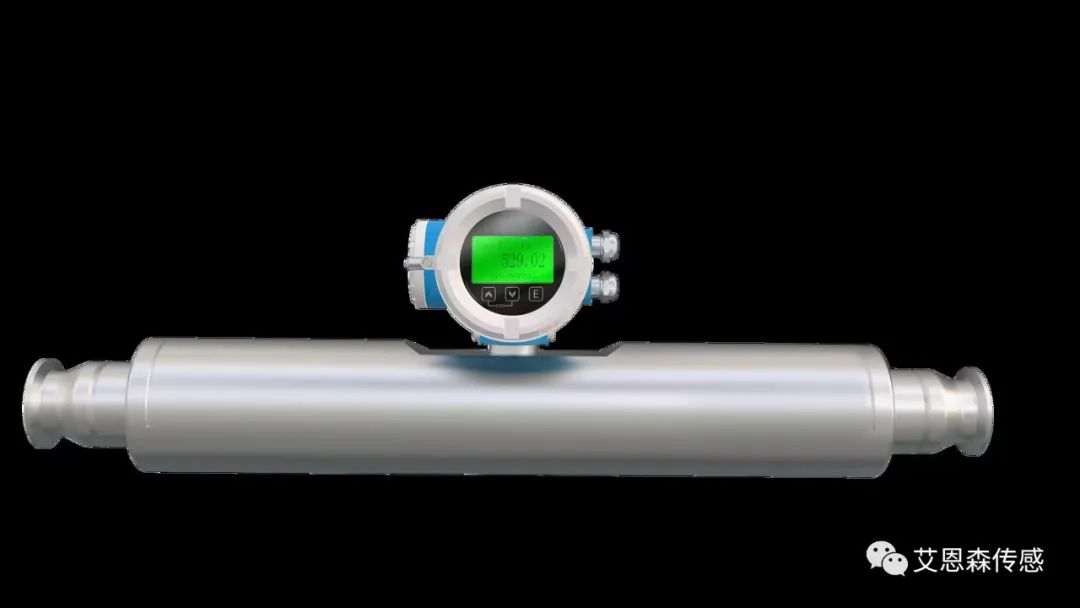

公称通经：DN04~DN100应用分类：常规型、深冷型、高压型传感器系列:U型传感器、筒型传感器、微弯型传感器、直管型传感器过程连接标准：HG/T 20592 法兰、ANSI B16.5 法兰、ASME B16.5 法兰、G管螺纹、NPT螺纹、美标UNF螺纹、卫生级快装接头、定制其它标准类型连接测量管材质：316L（默认）、904L、哈氏合金、双相钢、钛合金标定流量：0.15% 质量、0.2% 质量、0.5% 质量、1.0% 质量变送器安装形式：一体式、分体式、定制式显示功能：带显示、不带显示（默认）信号输出：Modbus RTU/RS-485、脉冲有源（默认；4-20mA 电流环有源 , 带默认信号；Hart,4-20mA 电流环有源 , 带默认信号

应用场合大全

1、公用工程：电﹑气﹑水处理的监控管道的气体；通用体系；沼气；煤气；天然气；液化气；锅炉预热空气；2、石油与天然气工业:能量交换；填井气回收；燃气计量；气体质量剖析；泄漏气测验；天然气测量；火炬气的监控；3、电力职业：燃料体系中气体分配进程中的气体测量；锅炉及辅助体系中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量；4、化学职业:烟气循环监测；采样体系中气体流量计量；引风机的气体流量计量；化肥厂氨气测量 ；电池工厂各种气体流量测量；5、冶金职业:钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量操控；热处理淬火炉等的氢、氧、氮等气体的操控；6、纸浆与造纸职业:废水处理体系中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量；7、食品及医药职业:加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化进程中气体流量测量；通风体系；锅炉进气、废气进程操控；8、环保职业：沼气使用进程中的气体测量；氯气处理进程中氯气气体测量；污水处理进程中沼气池的气体测量；烟筒烟道排气监测SO2和NOX的排量；9、其他职业：工厂压缩空气测量；煤粉焚烧进程粉/气配比操控燃料；水泥工业竖式磨粉机排放热气流量操控。
